TADF:下一代OLEDs显示屏
更多内容
[图文]硅基OLED显示技术工艺流程、像素驱动方案         ★★★
硅基OLED显示技术工艺流程、像素驱动方案
作者:OE Fan 文章来源:本站整理 点击数:460 更新时间:2018/6/20 15:43:36

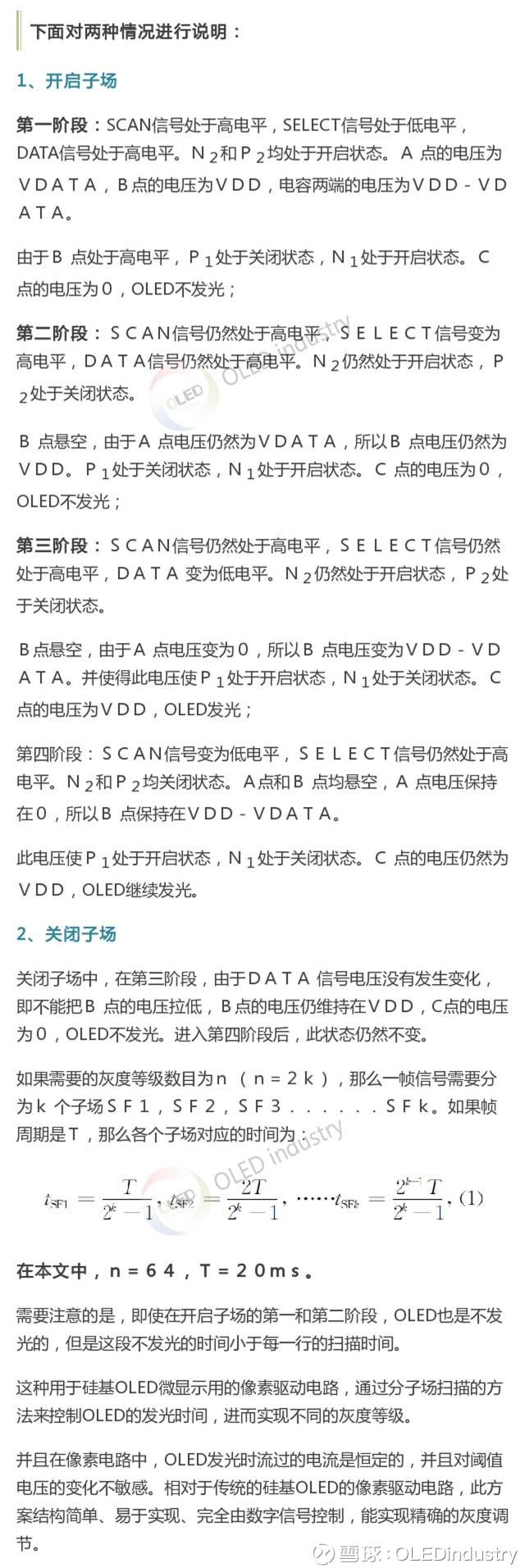

OLED,即有机发光二极管。其采用有机发光材料,各项性能明显优于LCD(液晶),被称为继CRT、LCD之后的第三代显示技术。而OLED微型显示,我们也叫硅基OLED显示,是显示行业的一个新兴分支。硅基OLED微型显示主要由IC制造技术和OLED技术组成。它有别于传统意义的手机、IPAD、电脑、电视屏幕,多指小于2.5 英寸的显示器。

硅基OLED微型显示产品示意图

硅基OLED显示因为采用单晶硅晶圆作为有源驱动背板,所以更容易实现高PPI(像素密度)、高度集成、体积小、易于携带、抗震性能好、超低功耗等优异特性。目前主要的应用方式分为两大类:沉浸式和穿透式。

据了解,硅基OLED产品成本价格居高,目前都是超过200美金,售价可超过1万人民币。

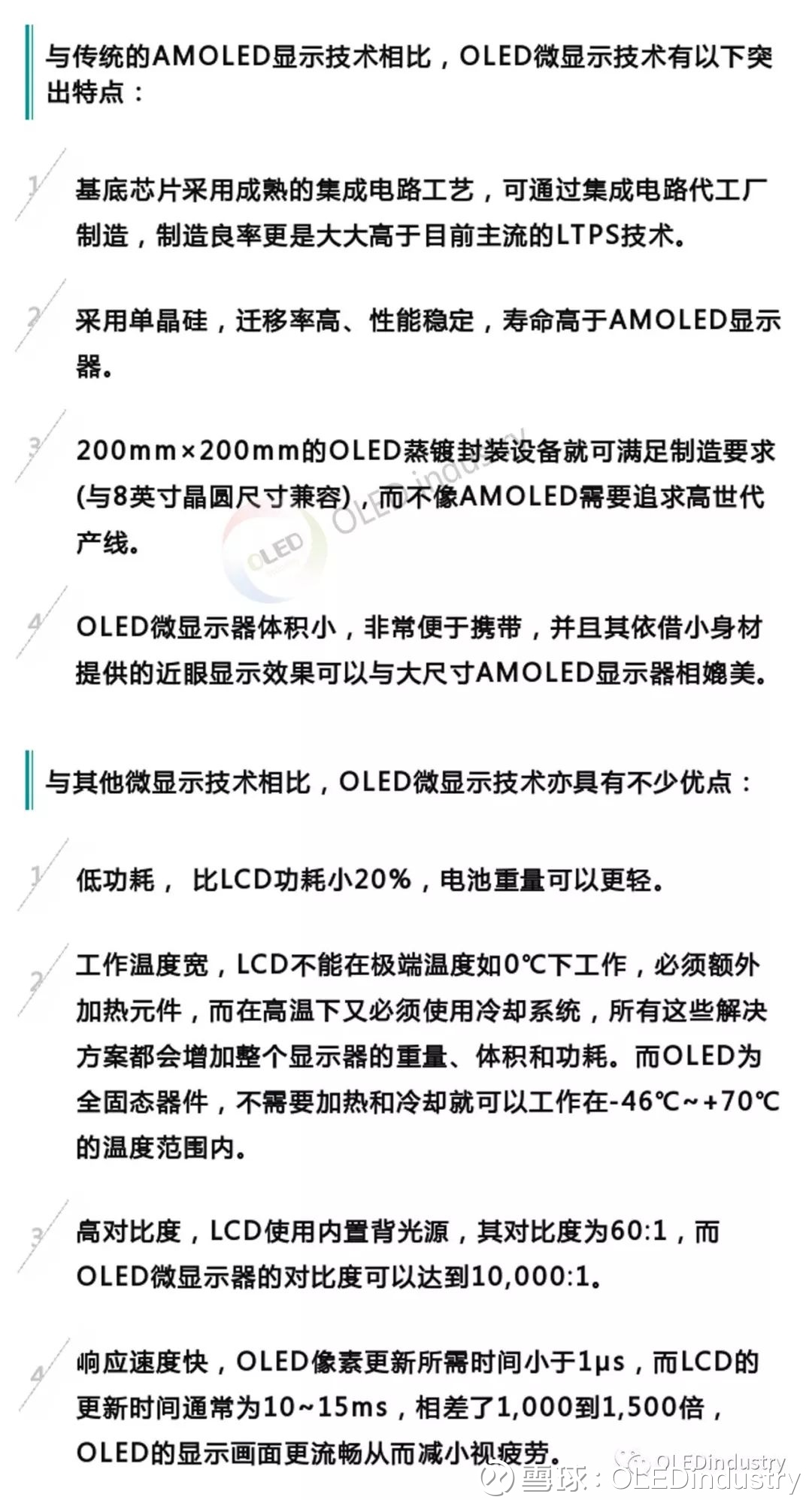

优缺点

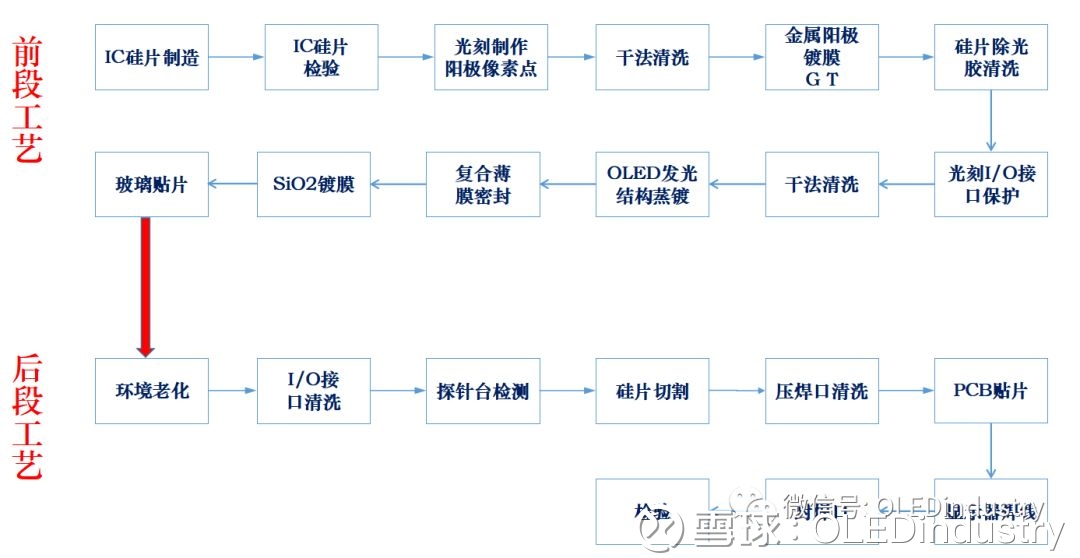

工艺流程

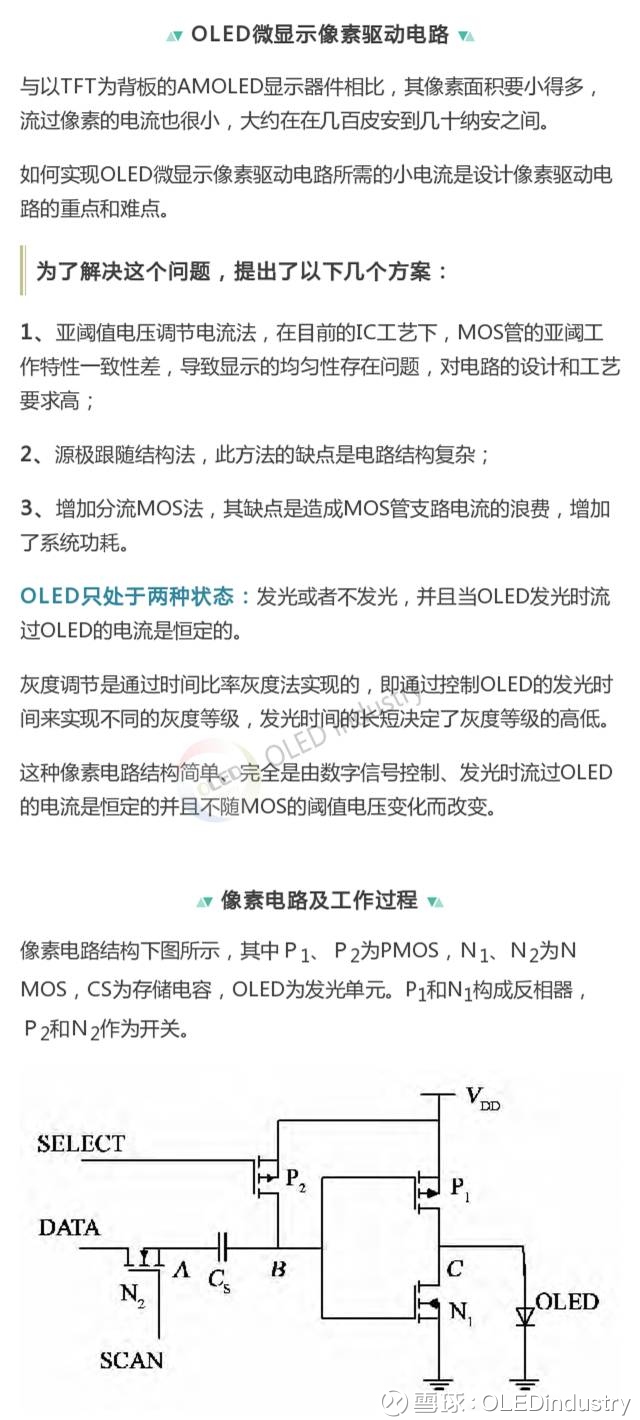

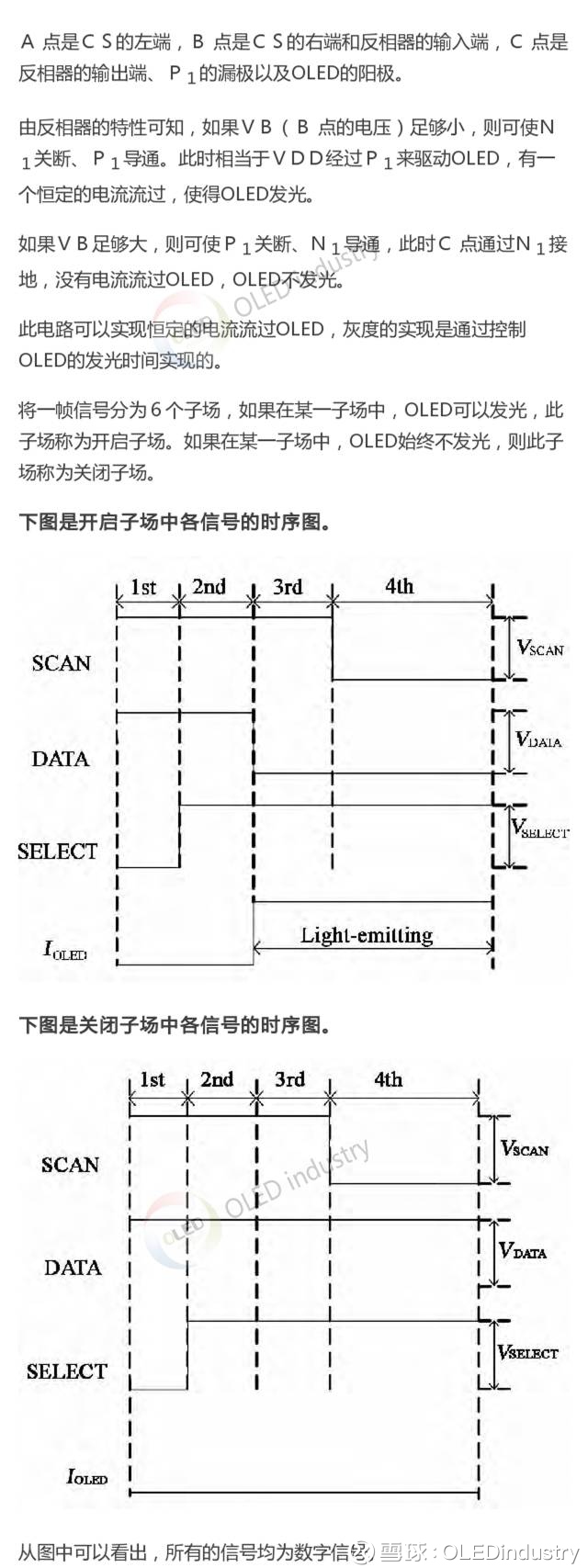

像素驱动方案

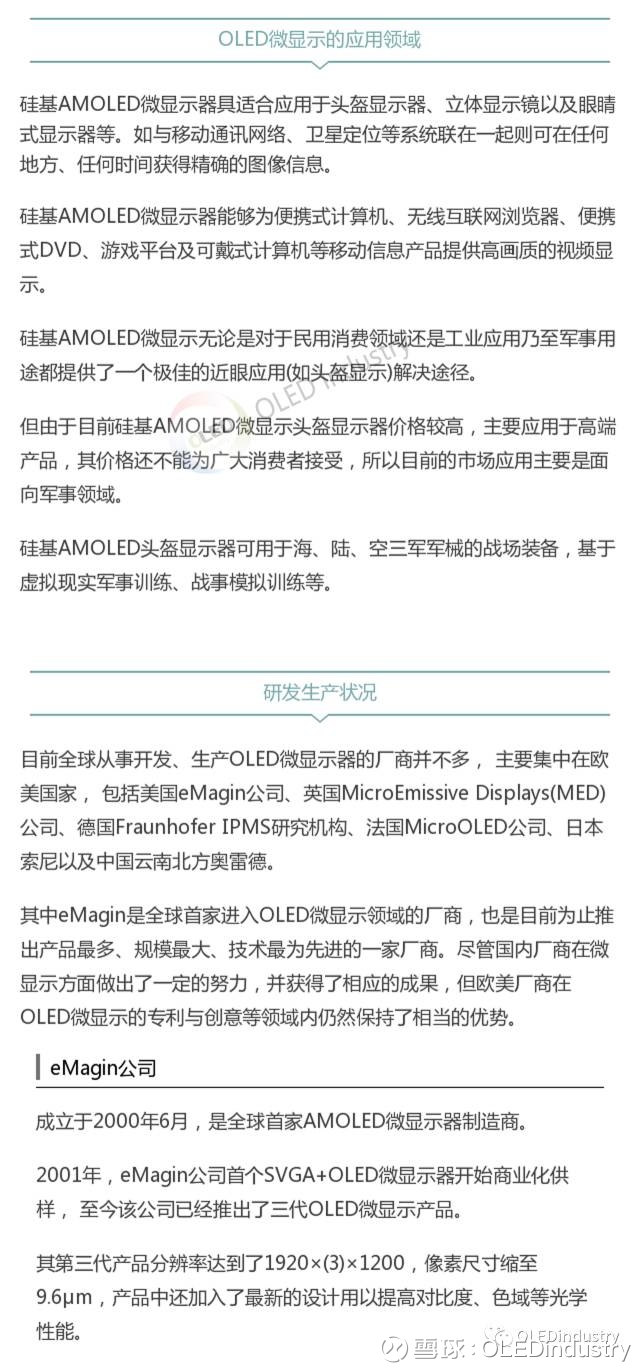

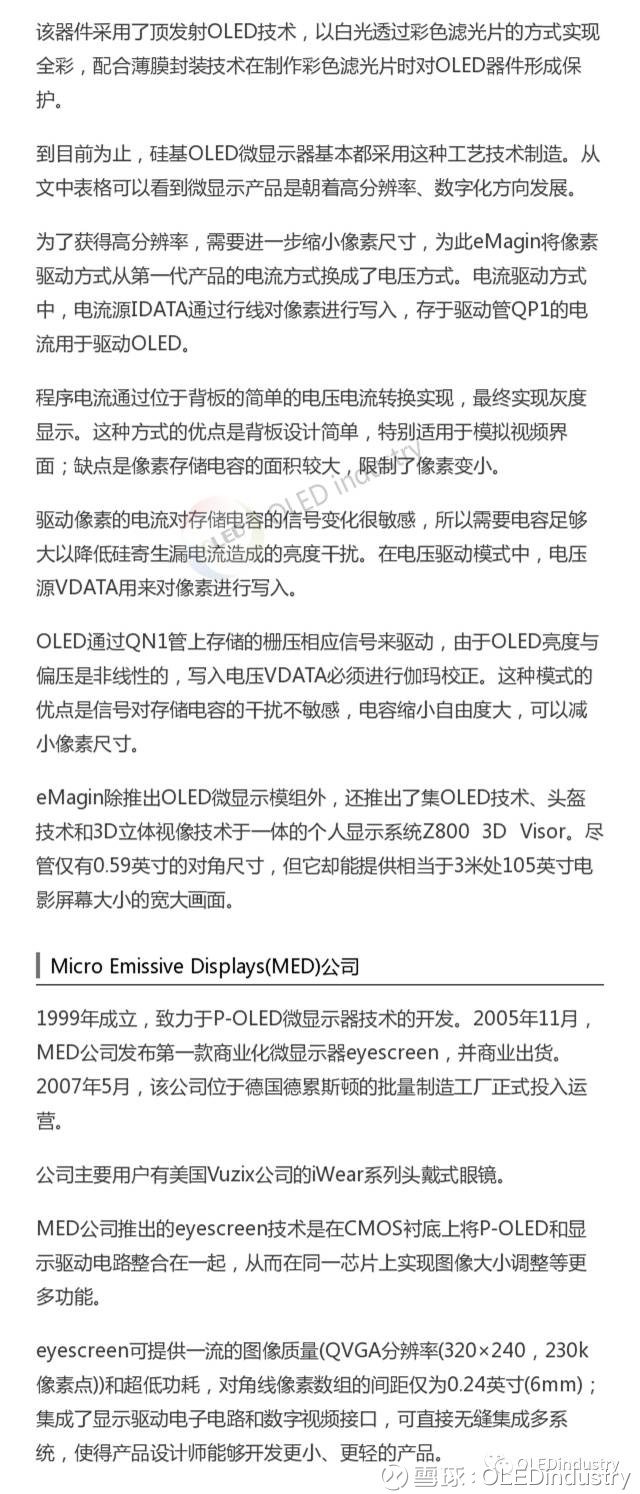

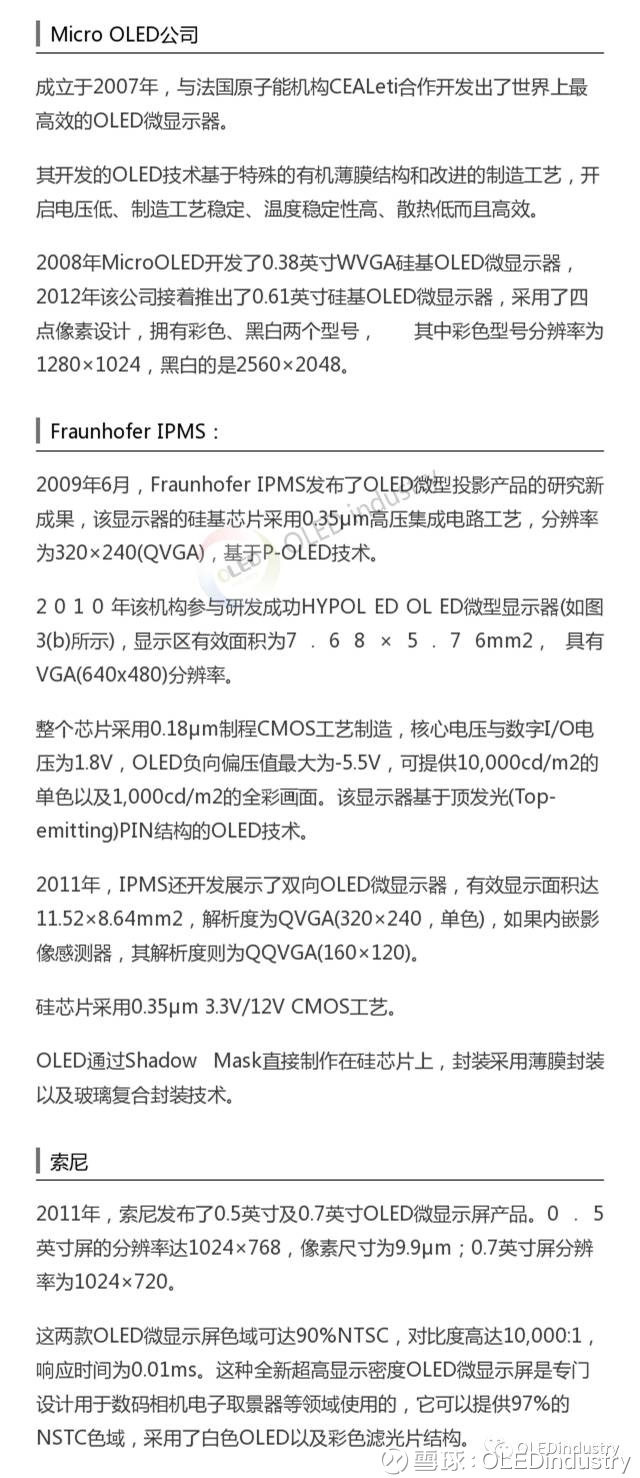

应用领域及企业概况

除此之外,还有京东方与云南北方奥雷德光电、高平科技、云南滇中发展合作,共同投资 11.5亿元人民币在云南省昆明市建设国内首条大型OLED微显示器件生产线项目,从事OLED微显示器件的生产、销售及研发。

伴随着京东方奥雷德等的合作,国内还有总投资20亿元的合肥视涯硅基OLED微型显示器项目,其计划2018年9月开始设备搬入,2019年投产,预计2020年可实现月加工6000片12寸晶圆产能,年产2000万片微型显示器件,届时将成为全球最大的硅基OLED微型显示器件(Micro-OLED)生产基地。
